當(dāng)電子封裝、微焊接與精密互連都在挑戰(zhàn)材料極限時，是什么讓可伐合金(Kovar)“二次鍍金”后依舊保持可靠的熱匹配特性?它憑什么成為陶瓷-金屬封裝、引線框架與微電極的理想基體?本文將從材料特性、鍍金工藝、性能提升、應(yīng)用領(lǐng)域、選型要點、工藝難點、經(jīng)濟與環(huán)保、維護與修復(fù)、案例分析，以及未來發(fā)展等十個角度，帶你全面解讀可伐合金鍍金的技術(shù)奧秘與價值所在。

　　一、從基體合金談起——可伐合金的“身世”

　　熱膨脹匹配

　　可伐合金以鐵—鎳—鈷為主，熱膨脹系數(shù)(CTE)與典型封裝陶瓷(如氧化鋁、氮化硅)高度接近，保證在高低溫循環(huán)中界面不因熱應(yīng)力而開裂。

　　機械強度與抗彎性能

　　經(jīng)過特殊熱處理的可伐合金具備優(yōu)異的機械韌性與抗彎強度，可承受封裝過程中或服役環(huán)境中的熱沖擊與機械振動。

　　耐化學(xué)腐蝕性

　　合金本體對酸堿環(huán)境具備一定抵抗力，為后續(xù)表面處理提供穩(wěn)定基材。

　　這一切使得可伐合金成為陶瓷-金屬封裝、互聯(lián)框架與外延基板等關(guān)鍵部件的首選。

　　二、為何要再鍍金?——性能與可靠性的“雙保險”

　　增強界面導(dǎo)電性

　　原始合金表面略有氧化層，電接觸電阻較高。鍍金后，金屬金的優(yōu)良導(dǎo)電性可顯著降低焊接和接觸電阻。

　　防止氧化與硫化

　　在潮濕或含硫環(huán)境中，銅等底層容易氧化或硫化，而金層幾乎不受影響，保證長期電性能穩(wěn)定。

　　提升焊接潤濕性

　　金層親焊性能優(yōu)異，與焊料(銀基、錫基)潤濕良好，有助于形成牢固、均勻的焊點。

　　抗疲勞與耐磨損

　　鍍金層在微動接觸或小尺寸插拔應(yīng)用中，能減少磨損、提高循環(huán)壽命。

　　綜上所述，鍍金可強化可伐合金在電子封裝與互連場景下的可靠性。

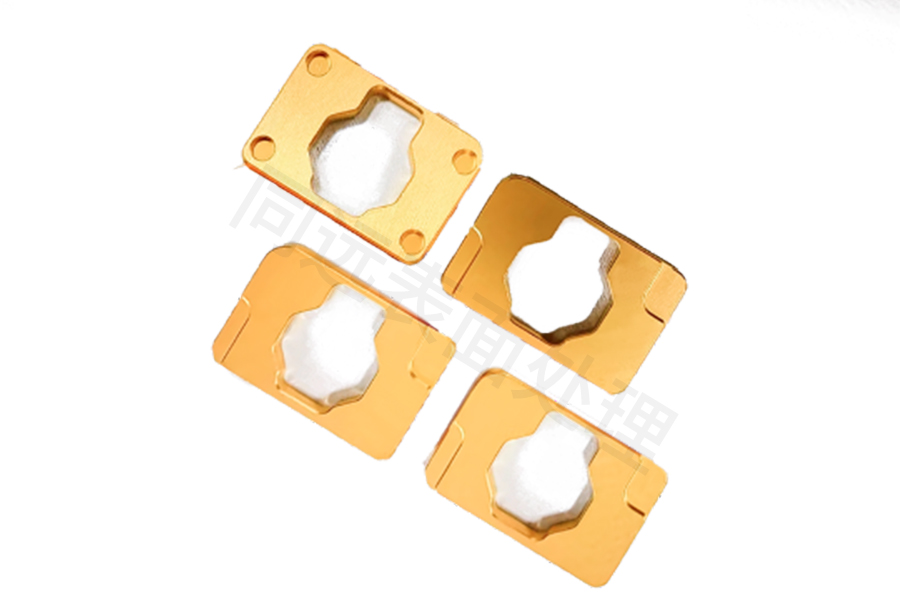

　　三、鍍金工藝概覽——前處理到檢驗的全流程

　　前處理：除油與活化

　　化學(xué)脫脂、堿洗、酸洗活化，徹底去除表面油污與氧化膜，為鍍層附著打下基礎(chǔ)。

　　中間鍍層：鍍鎳或鍍銅

　　通常先鍍1–5μm鎳層或銅層，起到隔離擴散、防止合金成分向金層擴散的作用。

　　電鍍金層

　　在中性或氰化金鹽溶液中電鍍，金層厚度根據(jù)用途控制(0.1–3μm)。

　　封閉與鈍化

　　用硫代硫酸鈉或其他封閉劑處理，填補微孔，提高金層致密度。

　　質(zhì)量檢測

　　采用XRF(X 射線熒光)測厚、附著力劃格試驗、電阻測試與顯微鏡外觀檢查，確保每批次鍍層合格。

　　四、性能提升細(xì)節(jié)——鍍金帶來的“變化”

　　這些數(shù)據(jù)凸顯了鍍金對可伐合金基體的實質(zhì)性價值。

　　五、應(yīng)用領(lǐng)域縱覽——哪里最離不開它?

　　陶瓷—金屬封裝(Co-fired Package)

　　在功率半導(dǎo)體、MEMS器件、傳感器等領(lǐng)域，鍍金可伐合金框架確保陶瓷基板封裝的機械與電性能。

　　引線框架與互連橋

　　微型IC引線框架和多點互連橋常采用可伐合金鍍金，保證焊接可靠性與低失效率。

　　高密度連接器與微插拔件

　　航空航天、汽車電子的板對板、線對板連接器，金層可提高插拔壽命與信號完整性。

　　精密探針與測試針座

　　測試卡針(pogo pin)和半導(dǎo)體測試探針，鍍金可增加接觸壽命并降低引線損耗。

　　六、與鎢銅鍍金對比——不同合金，不同角度

　　熱匹配 vs. 熱導(dǎo)

　　可伐合金重?zé)崤蛎浧ヅ?，適用于陶瓷封裝;

　　鎢銅合金重導(dǎo)熱與抗弧蝕，側(cè)重散熱與接觸觸點。

　　機械韌性 vs. 耐高溫

　　可伐合金在高低溫循環(huán)中可保持金屬/陶瓷界面穩(wěn)定;

　　鎢銅合金更耐高溫弧光和火花侵蝕。

　　鍍前基體成本

　　可伐合金較貴，適用于關(guān)鍵封裝;

　　鎢銅合金常用于電極與觸頭，更高溫環(huán)境下表現(xiàn)更佳。

　　從應(yīng)用角度看，兩者各有所長，應(yīng)根據(jù)需求選型。

　　七、選型與設(shè)計要點——怎樣才能“對癥下藥”?

　　熱膨脹匹配需求

　　若需與陶瓷基板共同封裝，首選CTE接近的可伐合金;

　　接觸與導(dǎo)熱場景

　　高頻開關(guān)或散熱器件，可考慮鎢銅合金;

　　鍍層厚度

　　接觸件0.5–3μm;陶瓷封裝0.1–0.5μm即可;

　　基材成分

　　標(biāo)準(zhǔn)Kovar A(29Ni-17Co-Fe)適用多數(shù)場景;高韌性Kovar K444(29Ni-17Co-Fe+微量Mn)在彎曲更嚴(yán)苛環(huán)境更可靠。

　　八、工藝難點與解決方案——鍍金路上的“攔路虎”

　　微孔與夾雜

　　前處理不徹底易遺留油污，導(dǎo)致鍍層針孔。**解決：**多步化學(xué)清洗與超聲輔助活化。

　　層間擴散

　　合金元素向金層擴散造成接觸電阻增大。**解決：**嚴(yán)格控制鍍鎳/鍍銅中層厚度與工藝溫度。

　　附著力不足

　　拉伸或彎折時金層剝離。**解決：**優(yōu)化中間層配方與封閉劑配比，并增加拉格測試。

　　九、經(jīng)濟與環(huán)保考量——成本與可持續(xù)并重

　　金耗 vs. 性能

　　雖金價高昂，但薄層微米級用量有限;帶來長壽命和低故障率，整體總擁有成本(TCO)更優(yōu)。

　　廢液處理

　　嚴(yán)格執(zhí)行《危險廢物名錄》規(guī)范，配備循環(huán)利用設(shè)備，減少重金屬排放。

　　材料回收

　　廢舊基體和鍍層金屬在回收工廠可高效分離再利用，符合綠色制造理念。
